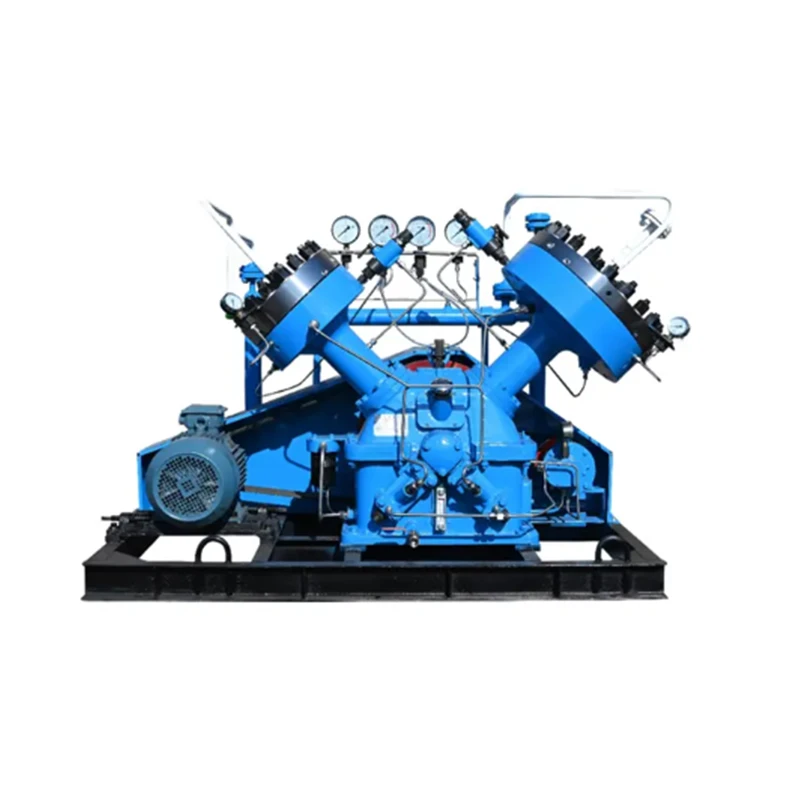

Pemampat Diafragma Jenis V

Pemampat diafragma jenis V industri -mempunyai reka bentuk yang padat, boleh disesuaikan dan digunakan secara meluas dalam-penghantaran gas tekanan tinggi dan sistem pengisian silinder.

Bentuk struktur	Jenis V
Lejang omboh	70mm-130mm
Daya omboh maksimum	10KN-30KN
Tekanan ekzos maksimum	50MPa
Julat aliran	2-200Nm³/j
Kuasa motor	2.2KW-30KW
Kelajuan aci engkol	420rpm
Kaedah penyejukan	Penyejukan air/penyejukan udara (pilihan)

Ciri-ciri Produk

Gambaran Keseluruhan Produk

Pemampat diafragma jenis V- ialah unit pemampatan-positif tinggi-tinggi yang direka khusus untuk stesen mengisi minyak hidrogen dan-aplikasi gas ketulenan tinggi. Menampilkan dwi-susun atur mendatar unit-dengan susunan simetri V-silinder kiri dan kanan-pemampat memberikan jejak yang padat dan kecekapan operasi yang tinggi sambil memastikan prestasi pengedap yang luar biasa.

Sebagai produk utama daripada pengeluar asal, ia menyepadukan-mampatan bebas pencemaran,-output tekanan tinggi dan keupayaan kawalan pintar, menjadikannya boleh digunakan secara meluas dalam-sektor canggih seperti pengisian bahan bakar hidrogen, petrokimia, aeroangkasa, farmaseutikal dan penyelidikan dan ujian saintifik.

Kelebihan Utama

01/

Kecekapan Mampatan Tinggi

Profil rongga diafragma yang dioptimumkan memaksimumkan kecekapan isipadu. Rawatan permukaan diafragma lanjutan meningkatkan lagi kecekapan operasi keseluruhan, mencapai nisbah kecekapan tenaga-tinggi dan kelajuan pengisian gas yang jauh lebih pantas.

02/

-Jaminan Gas Ketulenan Tinggi

Gas kekal terpencil sepenuhnya daripada persekitaran luaran dan sistem hidraulik sepanjang proses pemampatan, memastikan prestasi pengedap yang sangat baik. Ketulenan gas pasca-mampatan sepadan dengan kualiti salur masuk, memenuhi permintaan aplikasi yang memerlukan ketulenan gas ultra-tinggi.

03/

Penyelenggaraan Rendah, Hayat Perkhidmatan Panjang

Menggunakan sistem pelinciran tekanan; semua bahagian bergerak kritikal menerima pelinciran minyak hidraulik-berkualiti tinggi yang mencukupi. Ini meminimumkan haus, mengurangkan kekerapan penyelenggaraan dengan ketara dan memanjangkan jangka hayat peralatan.

04/

Sistem Pam Minyak Boleh Dipercayai

Mempunyai sistem bekalan minyak dan tekanan yang bersepadu dan berfungsi sepenuhnya. Ia menyediakan bekalan minyak tekanan-yang bersih dan stabil untuk pelinciran dan operasi silinder, sambil memastikan litar bebas-kebocoran dan penghantaran minyak yang boleh dipercayai.

05/

Berbilang Penggera Keselamatan

Konfigurasi yang boleh disesuaikan termasuk penggera kegagalan diafragma dan penggera tekanan minyak pelincir rendah. Makluman segera dicetuskan apabila kebocoran gas atau tekanan minyak yang tidak normal, meningkatkan keselamatan dan kebolehpercayaan operasi.

06/

Penampilan Yang Diperhalusi dan Bahan Premium

Bolt kepala silinder, nat dan kelengkapan menjalani rawatan permukaan khusus. Talian minyak dan penyejuk menggunakan paip keluli tahan karat, menghasilkan penampilan yang anggun, estetik dan rintangan kakisan yang unggul.

07/

Prestasi Penyejukan Cemerlang

Jaket air dimasukkan ke dalam bahagian perantaraan, blok silinder, dan kepala silinder untuk menyejukkan minyak pemampat dengan teliti. Ini mengawal suhu operasi dengan berkesan, meningkatkan prestasi mekanikal dan-kestabilan operasi jangka panjang.

08/

Struktur Padat dan Pemasangan Mudah

Keseluruhan unit dipasang pada tapak gelincir, memudahkan pengangkutan, pemasangan dan penyelenggaraan. Ia beroperasi dengan lancar dengan getaran yang minimum dan bunyi yang rendah. Ciri termasuk antara muka instrumen-mesra pengguna, tetingkap pemeriksaan untuk bahagian perantaraan dan susun atur yang bersih dan teratur untuk paip minyak, air dan gas.

Ciri-ciri Struktur

Pemampat diafragma jenis V-menggunakan konfigurasi mendatar dua-silinder, dengan silinder kiri dan kanan disusun secara simetri dalam bentuk-V. Reka bentuk ini menawarkan kelebihan berikut:

Struktur Padat

Reka letak berbentuk V-dengan berkesan mengurangkan dimensi paksi dan jejak unit, memudahkan penggunaan modular dalam stesen mengisi minyak hidrogen;

Imbangan Dinamik Cemerlang

Susunan mendatar dwi-silinder memastikan pengimbangan berkesan daya inersia salingan, menghasilkan operasi yang lancar dan tahap getaran dan hingar yang rendah;

Kemudahan Penyelenggaraan

Silinder pada kedua-dua belah boleh dibongkar secara bebas, menyediakan ruang yang cukup untuk diservis dan membolehkan penggantian pantas bahagian haus, dengan itu meminimumkan masa henti;

Pelesapan Haba Unggul

Struktur berbentuk V-mengoptimumkan aliran udara penyejukan; digabungkan dengan-intercooler berkecekapan tinggi, ia memastikan suhu kekal terkawal pada setiap peringkat proses pemampatan-berbilang peringkat.

Kawasan Permohonan

Stesen Pengisi Minyak Hidrogen:Pemampatan, penyimpanan dan pendispensan-hidrogen ketulenan tinggi untuk sel bahan api
Gas Perindustrian:Pemampatan dan pengisian gas-tinggi dan nadir (helium, argon, neon, dsb.)
Petrokimia:Pengangkutan selamat bagi gas mudah terbakar, meletup, toksik dan berbahaya
Makanan & Farmaseutikal:Pengendalian gas yang memerlukan tahap ketulenan yang tinggi
Aeroangkasa, Kuasa Nuklear & Peralatan Ketenteraan:Mampatan ketepatan media gas khusus
Penyelidikan & Pengujian Saintifik:Bekalan gas untuk-platform percubaan tekanan tinggi

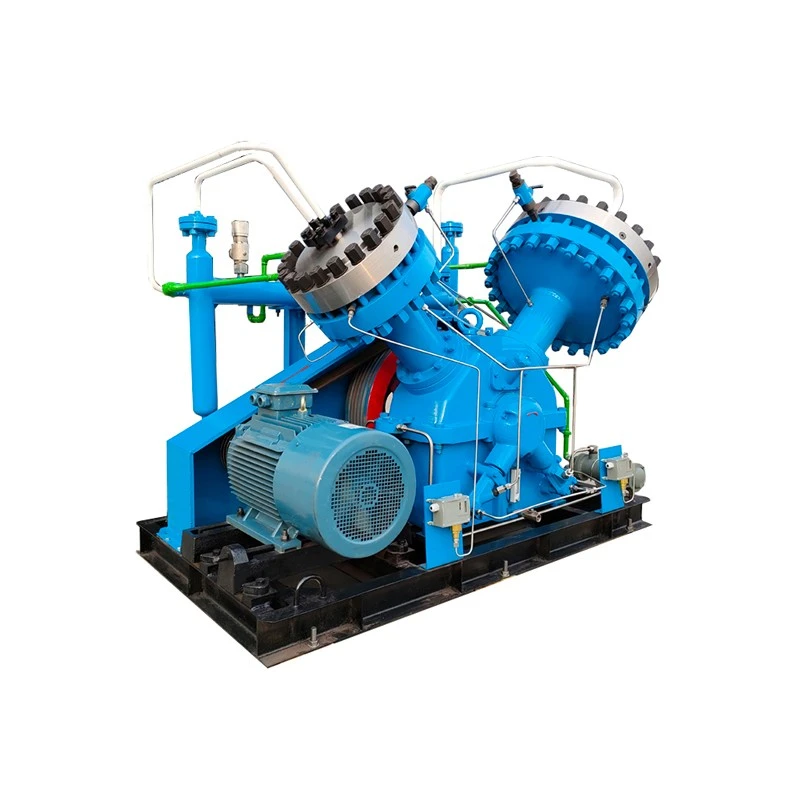

V-Type Diaphragm Compressor - Sollant Group

Mengapa Memilih Pemampat Diafragma Jenis V-?

Pemampatan bebas-minyak sejati,{1}}bebas pencemaran memastikan kualiti gas yang tinggi.
Menggabungkan prestasi pengedap yang tinggi dengan nisbah mampatan yang tinggi; sesuai untuk pelbagai jenis media.
Mempunyai pelinciran tekanan dan reka bentuk penyejukan yang dioptimumkan, menghasilkan penyelenggaraan yang rendah dan operasi yang stabil.
Struktur lekapan padat-membolehkan pemasangan dan pentauliahan yang mudah, serta kebolehsuaian-tapak yang kukuh.
Boleh dikonfigurasikan dengan pelbagai fungsi penggera untuk keselamatan dan kebolehpercayaan.

Soalan Lazim

S1: Apakah prinsip kerja pemampat diafragma?

Pemampat diafragma ialah jenis khusus pemampat anjakan-positif. Prinsip operasi terasnya adalah serupa dengan pemampat salingan, tetapi ia menggunakan diafragma logam untuk mengasingkan sepenuhnya sistem minyak daripada sistem gas.

Komponen Struktur:Ia terutamanya terdiri daripada mekanisme pemacu, silinder minyak, omboh, pemasangan diafragma logam (biasanya dibentuk dengan menyusun tiga kepingan logam nipis), kepala silinder, dan injap pengambilan dan pelepasan.

Operasi Strok:

Strok sedutan:Motor elektrik memacu mekanisme rod penyambung-engkol, menyebabkan omboh berbalas dalam silinder minyak. Apabila omboh ditarik balik, isipadu minyak hidraulik meningkat dan tekanannya menurun; ini menyebabkan diafragma logam melentur ke bawah, meningkatkan isipadu dalam silinder gas, membuka injap pengambilan dan menarik gas ke dalam silinder.
Lejang Mampatan dan Pelepasan:Apabila omboh bergerak maju, minyak hidraulik dimampatkan, menolak diafragma logam ke atas terhadap permukaan berkontur kepala silinder dan memampatkan gas di dalam silinder. Apabila tekanan gas mencapai dan melebihi tekanan nyahcas yang ditetapkan, injap nyahcas dipaksa terbuka, dan gas termampat dilepaskan.

S2: Apakah kelebihan dan kekurangan pemampat diafragma?

Kelebihan

Operasi Bebas Kebocoran Mutlak-dan{1}}bebas Pencemaran:Diafragma logam mengasingkan gas sepenuhnya daripada minyak pelincir; medium termampat tidak pernah bersentuhan dengan minyak atau bocor secara luaran. Ini menjadikan ia sesuai untuk mengendalikan-ketulenan tinggi, jarang berlaku, toksik, mudah terbakar, meletup atau gas sangat menghakis.
Nisbah Mampatan Tinggi dan Tekanan Pelepasan:Pemacu hidraulik membolehkan pemampatan berbilang-peringkat, mencapai tekanan nyahcas yang sangat tinggi (selalunya mencecah beberapa ratus megapascal).
Kecekapan Volumetrik Tinggi:Diafragma mematuhi dengan sempurna permukaan melengkung kepala silinder pada penghujung lejang, menghasilkan isipadu kelegaan yang boleh diabaikan dan dengan itu kecekapan isipadu yang tinggi.
Prestasi Pengedap Cemerlang:Pengedap statik menggantikan pengedap dinamik (seperti kotak pemadat atau pengedap mekanikal) yang terdapat dalam pemampat konvensional, secara asasnya menghapuskan kebocoran yang disebabkan oleh haus pengedap dinamik.

Keburukan

Kadar Aliran Rendah:Disebabkan oleh pengehadan mengenai kekuatan diafragma, hayat lesu dan dimensi struktur, kapasiti nyahcas bagi satu unit lazimnya rendah, menjadikannya tidak sesuai untuk pengangkutan industri berterusan yang memerlukan kadar aliran yang sangat tinggi.
Jangka Hayat Diafragma Terhad:Diafragma logam beroperasi di bawah-tegasan bergantian frekuensi tinggi; sebagai komponen boleh guna, ia memerlukan pemeriksaan dan penggantian yang kerap.
Keperluan Penyelenggaraan Tinggi:Sistem ini mempunyai struktur ketepatan dengan keperluan ketat untuk kebersihan minyak hidraulik dan kawalan tekanan, memerlukan kakitangan penyelenggaraan profesional.
Kos Pengilangan Tinggi:Peralatan ini melibatkan banyak bahagian bermesin-ketepatan dan memerlukan bahan khusus untuk diafragma, menghasilkan pelaburan permulaan yang tinggi.

S3: Apakah perbezaan antara pemampat diafragma dan pemampat salingan?

Pemampat diafragma sebenarnya adalah subjenis khusus bagi pemampat salingan; ia menggantikan omboh dengan diafragma. Oleh itu, teras soalan ini terletak pada membezakannya daripada pemampat omboh standard:

Kaedah mampatan:Pemampat diafragma menggunakan pemampatan tidak langsung, di mana minyak hidraulik memacu diafragma; pemampat omboh menggunakan pemampatan terus, dengan omboh bergerak ke depan dan ke belakang terus di dalam silinder.
Komponen teras:Komponen teras pemampat diafragma ialah diafragma itu sendiri; untuk pemampat omboh, ia adalah omboh dan gelang omboh.
Ketulenan gas:Pemampat diafragma mencapai operasi bebas minyak mutlak-dan ketulenan tinggi, kerana gas tidak bersentuhan dengan mana-mana bahagian yang bergerak. Silinder pemampat omboh memerlukan minyak pelincir, menjadikan gas mudah terdedah kepada pencemaran; walaupun model omboh bebas minyak - wujud, prestasi pengedap dan tahap ketulenannya masih kurang daripada pemampat diafragma.
Permohonan:Pemampat diafragma digunakan untuk mengendalikan -ketulenan tinggi, toksik, mahal atau gas mudah terbakar/meletup. Pemampat omboh lebih serba boleh dan sesuai untuk aplikasi dengan keperluan ketulenan yang lebih rendah-seperti udara atau nitrogen-yang menampilkan teknologi matang dan kos yang lebih rendah.
Penyelenggaraan dan hayat perkhidmatan:Penyelenggaraan untuk pemampat diafragma memberi tumpuan kepada penggantian berkala diafragma dan melibatkan prosedur yang kompleks; penyelenggaraan untuk pemampat omboh tertumpu pada komponen seperti gelang omboh dan injap, disokong oleh teknologi yang lebih matang.
